🗺️ Conversion GeoPDF → MBTiles

Outil gratuit développé par TchouSky pour convertir vos documents PDF géoréférencés en cartes MBTiles compatibles DJI Pilot 2 (DJI Matrice 4T).

Aucune installation requise — le logiciel est entièrement portable, GDAL et Python sont inclus.

📥 Téléchargements

Une fois le ZIP téléchargé, extrayez tout le contenu dans un dossier. Lancez START.bat pour démarrer l’application.

---

📋 Prérequis système

• Système d’exploitation : Windows 10 ou 11 (64-bit)
• RAM : 8 Go minimum (16 Go recommandés)
• Espace disque : 1 Go libre (plus selon la taille des fichiers traités)
• Antivirus : Peut signaler un faux positif sur geo2mbtiles_gui.exe — il s’agit d’un exécutable Python packagé via PyInstaller

---

🛠️ Installation et lancement

1. Extraire le ZIPDécompressez l’archive ZIP dans un dossier de votre choix (ex: C:\Outils\TchouSky_GeoPDF_Converter\)
2. Lancer START.batDouble-cliquez sur le fichier START.bat. Une fenêtre noire s’ouvre brièvement, puis l’application se lance automatiquement.
3. Accepter les permissionsSi Windows demande une autorisation (« Autoriser cette application à apporter des modifications »), cliquez sur « Oui ».

Première utilisation ? Consultez les captures ci-dessous pour voir à quoi ressemble l’interface.

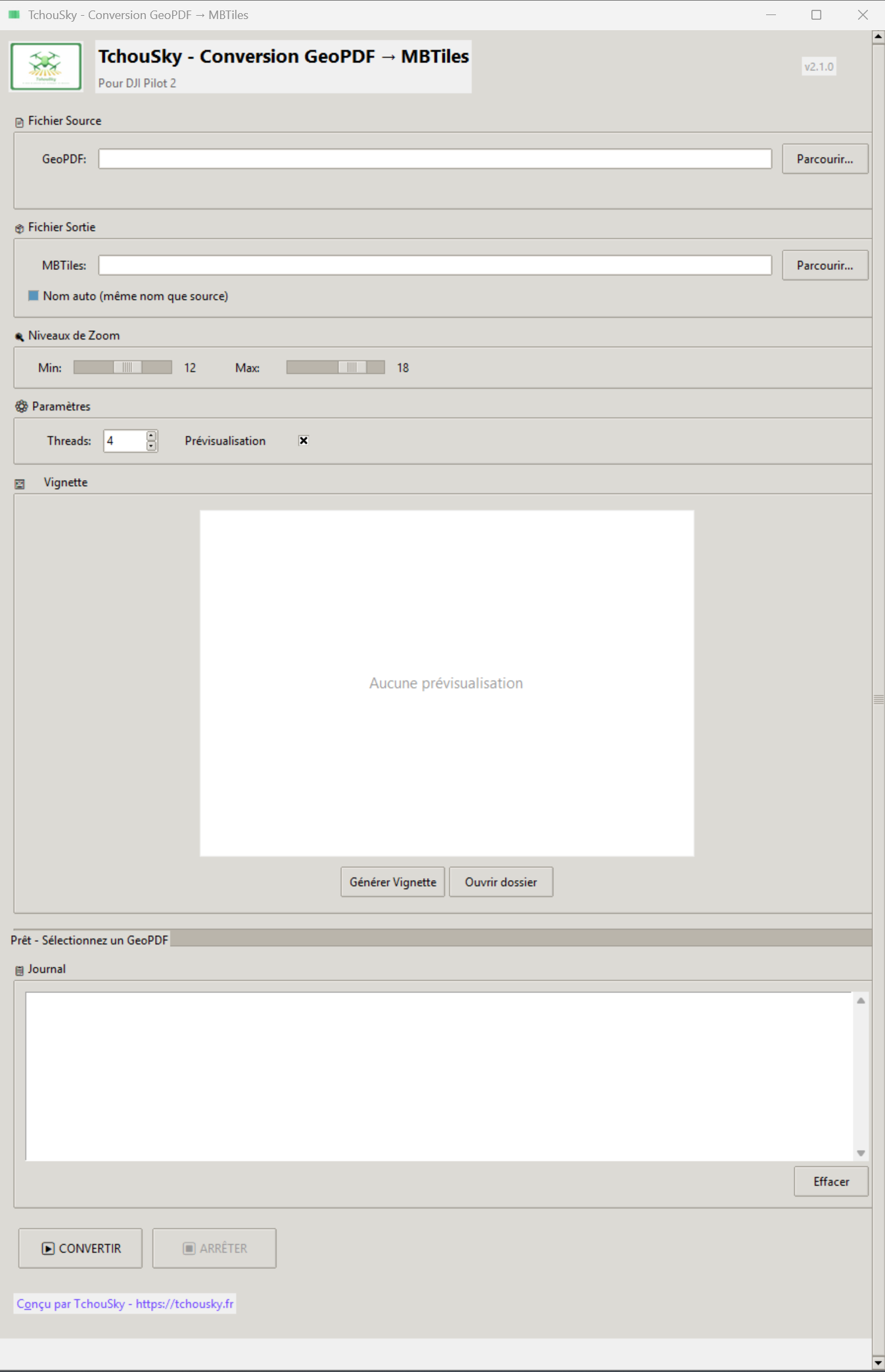

🖥️ Interface de l’application

Voici les différentes sections de l’interface :

Section	Fonction
Fichier Source	Sélectionnez votre GeoPDF. Le logiciel valide automatiquement le géoréférencement.
Fichier Sortie	Nom et emplacement du fichier MBTiles généré.
Niveaux de Zoom	Réglez la précision (recommandé : 12-18 pour DJI Matrice 4T).
Paramètres	Nombre de threads CPU et activation de la prévisualisation.
Vignette	Générez un aperçu de votre GeoPDF avec watermark TchouSky.
Journal	Suivez les étapes de la conversion en temps réel.

---

🚀 Guide d’utilisation (étape par étape)

Étape 1 : Sélectionner le GeoPDF

1. Cliquez sur « Parcourir… » dans la section « Fichier Source ».
2. Sélectionnez votre fichier PDF géoréférencé.
3. Le message « ✅ GeoPDF valide détecté » apparaît en vert si le géoréférencement est correct.

Étape 2 : Définir les paramètres

1. Ajustez les niveaux de zoom (glissez les curseurs Min/Max).
2. Choisissez le nombre de threads (égal au nombre de cœurs de votre CPU recommandé).
3. Cocher « Prévisualisation » pour générer une vignette avant conversion.

Étape 3 : Lancer la conversion

1. Vérifiez le chemin du fichier de sortie (par défaut : même nom que la source avec extension .mbtiles).
2. Cliquez sur « ▶️ CONVERTIR ».
3. La barre de progression s’active et le journal affiche les étapes :

Exemple de log :
► Étape 1/3 – Extraction du raster
[i] Extraction GDAL…
[✓] Raster extrait
► Étape 2/3 – Génération des tuiles
[✓] 1245 tuiles générées
► Étape 3/3 – Création MBTiles
[✓] MBTiles créé : 1245 tuiles, 43.2 Mo

Étape 4 : Finir

1. Quand la conversion termine, un message « Conversion réussie ! » apparaît.
2. Vous pouvez ouvrir le dossier contenant le fichier .mbtiles.

---

🎥 Vidéo explicative

Voici une capture vidéo montrant l’importation complète du MBTiles sur la radiocommande DJI :

Si la vidéo ne se lance pas directement, cliquez sur le lien « télécharger la vidéo ici » ci-dessus.

---

📱 Installer le MBTiles sur la DJI Matrice 4T

Une fois votre fichier .mbtiles généré, suivez ces étapes pour l’utiliser dans DJI Pilot 2 :

Étape A : Transférer le fichier

Choisissez une méthode :

• USB-C direct : branchez la RC au PC, copiez le fichier dans le stockage interne (dossier Download)
• Carte SD : copiez le fichier sur une carte microSD, insérez-la dans la RC
• Cloud : montez le fichier sur Proton Drive, Google Drive, Dropbox, etc., puis téléchargez-le sur la RC

Étape B : Importer dans DJI Pilot 2

1. Ouvrez DJI Pilot 2 sur votre radiocommande.
2. Appuyez sur l’icône Calques (icône en forme de losange empilé).
3. Allez dans « Couche personnalisée ».
4. Appuyez sur « Importer un fichier local ».
5. Dans la nouvelle fenêtre, appuyez sur le bouton « Importer ».
6. Naviguez jusqu’à l’emplacement de votre fichier .mbtiles (ex: Download/FDF_BISCA_GEOREFERENCEE.mbtiles).
7. Sélectionnez le fichier, puis appuyez sur « Confirmer ».

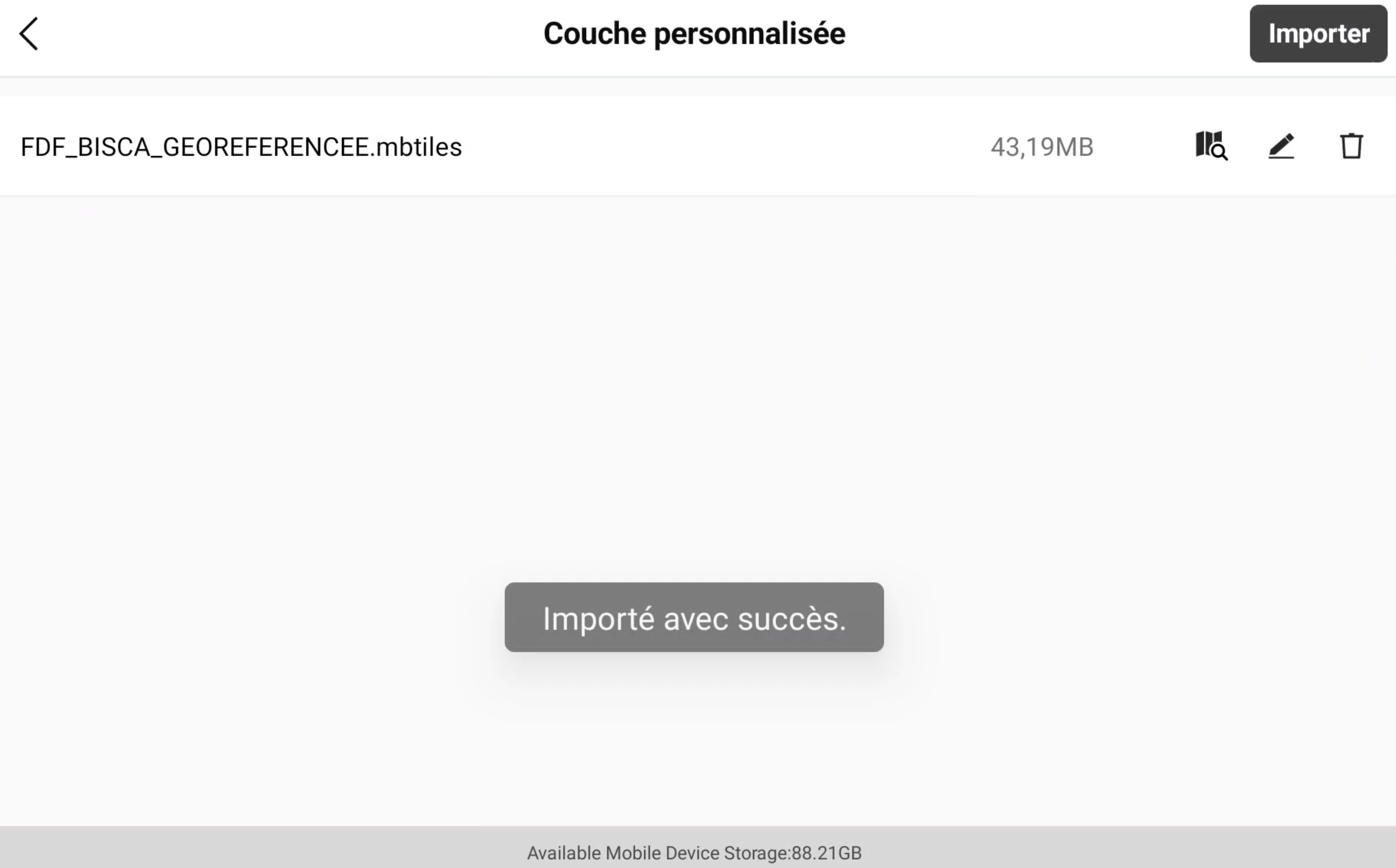

8. Attendez le message « Importé avec succès. »

Étape C : Activer la couche

9. Revenez à la vue carte (flèche en haut à gauche).
10. Repérez votre couche personnalisée dans la liste.
11. Cliquez sur l’icône œil pour activer/désactiver l’affichage.
12. Cliquez sur l’icône de localisation (cible) pour centrer la carte sur votre zone.

✅ Votre carte personnalisée est maintenant chargée et prête à l’emploi !

---

🧪 Tester l’outil avec un fichier d’exemple

Pour vous familiariser avec le convertisseur, vous pouvez télécharger le fichier GeoPDF ci-dessous, fourni par les pompiers lors de notre intervention sur le feu de Biscarosse (Landes) avec la RODT.

📄 Télécharger FDF_BISCA_GEOREFERENCEE.pdf

Procédure de test :

1. Téléchargez et installez l’outil (cf. section ci-dessus).
2. Téléchargez le fichier GeoPDF de test.
3. Lancez l’outil via START.bat.
4. Sélectionnez FDF_BISCA_GEOREFERENCEE.pdf comme fichier source.
5. Gardez les niveaux de zoom par défaut (12-18).
6. Cliquez sur « ▶️ CONVERTIR ».
7. Une fois la conversion terminée, transférez le .mbtiles sur votre RC et importez-le dans DJI Pilot 2.

Ce fichier provient des services d’incendie et de secours. Il est partagé à des fins de test uniquement.

---

❓ FAQ / Dépannage

❌ « gdal_translate.exe non trouvé »

Le script START.bat ne détecte pas GDAL correctement.

Solution : Vérifiez que vous avez bien extrait tous les fichiers du ZIP. Le dossier osgeo4w doit être présent à côté de START.bat.

❌ « Projet.db non trouvé »

Le fichier de projection géographique est manquant.

Solution : Refaites l’extraction du ZIP sans exclure aucun fichier. Vérifiez que osgeo4w/share/proj/proj.db existe.

❌ Antivirus bloque l’exécution

Windows Defender ou votre antivirus signale un virus sur geo2mbtiles_gui.exe.

Solution : Il s’agit d’un faux positif fréquent avec les exécutables Python packagés via PyInstaller. Vous pouvez ajouter une exception dans votre antivirus ou télécharger le code source pour le compiler vous-même.

❌ La conversion plante après quelques secondes

Regardez le journal en bas de l’interface : la dernière ligne indique l’erreur exacte.

Causes fréquentes :

• PDF non géoréférencé (message « ⚠️ PDF sans géoréférencement »)
• Fichier source verrouillé ou en cours d’utilisation
• Mémoire insuffisante (augmentez le RAM ou réduisez la plage de zoom)

❌ La carte n’apparaît pas dans DJI Pilot 2

Après l’import, la couche est invisible ou grise.

Solutions :

• Vérifiez que le zoom est dans une plage acceptable (12-18 recommandé)
• Réessayez avec un fichier plus petit (testez avec 20-50 Mo d’abord)
• Redémarrez DJI Pilot 2 complètement

---

📬 Contact & Support

Vous rencontrez un problème ou avez une suggestion ?

📧 Email	contact@tchousky.fr
🌐 Site web	tchousky.fr

Outil développé par Karim Ziadé — TchouSky pour usage professionnel et personnel. Libre d’utilisation mais interdiction de redistribuer sans autorisation.
